钢网箱 ( 空心楼盖 )
![钢网](Hollow-floor-slab/Hollow-core-slab.jpg)

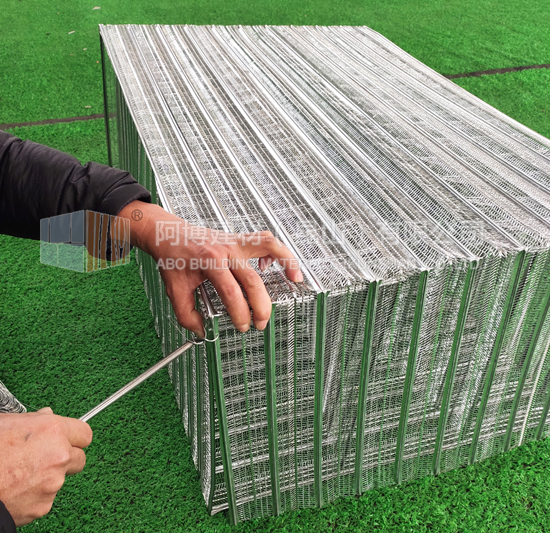

钢网

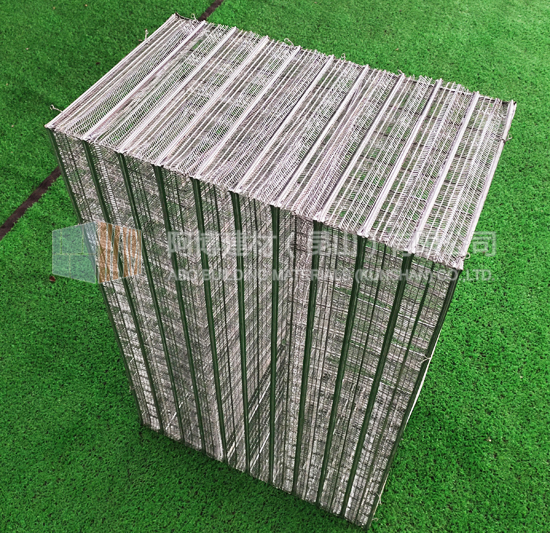

![网箱](Hollow-floor-slab/Hollow-core-slab-01.jpg)
网箱

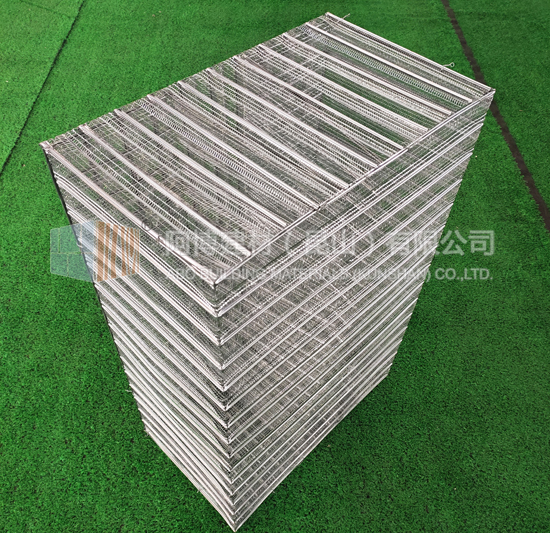

![钢网箱](Hollow-floor-slab/Hollow-floor-slab.jpg)
钢网箱

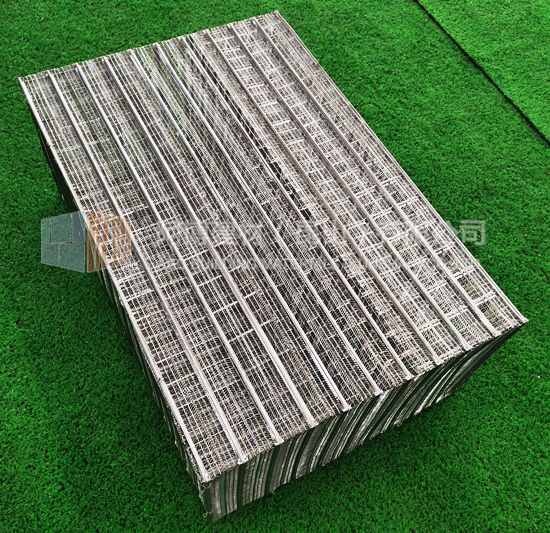

![钢网镂](Hollow-floor-slab/Precast-hollow.jpg)
钢网镂
空心楼盖描述
钢网箱(空心楼盖)是一种现浇砼密肋楼盖;也叫现浇无梁空心楼盖,安装钢网箱后现浇而成的空心无明梁楼盖。空心楼盖,包括钢筋、砼、钢网箱,钢网箱埋置在钢筋砼中,其特征在于楼板内填充空心钢网箱,是一种带技术的钢网箱楼板,其具体要求见国家技术规范《现浇混凝土空心楼盖技术规程》JGJ/T268-2012。
现浇钢筋混凝土空心楼盖是继无梁楼盖、密肋楼盖之后又一种新型楼盖体系,其主要技术特点是:在现浇混凝土楼板中按规则布置一定数量的预制永久性薄壁箱体而形成的新型空心楼盖体系。
它自重轻、跨度大,能适应当前大柱网、大开间、大空间的多高层建筑的需要,该楼盖不仅能提供灵活的应用空间,而且,还具有减轻结构自重、增加楼板刚度、缩短施工工期、提高隔声效果和降低结构造价等优点,其经济技术指标比其它类型的楼盖体系有明显的提高,有着广泛的运用前景。
钢网箱运输及制作
![](Hollow-floor-slab/Precast-hollow-01.jpg)
![](Hollow-floor-slab/Precast-hollow-02.jpg)

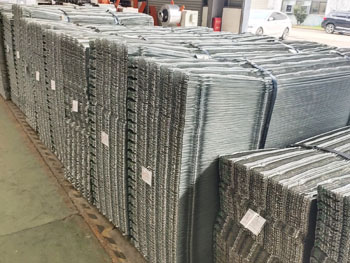

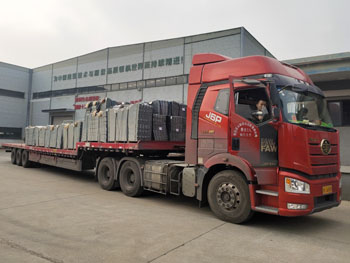

钢网片生产包装钢网片运输
![](Hollow-floor-slab/Precast-hollow-03.jpg)
![](Hollow-floor-slab/Precast-hollow-04.jpg)

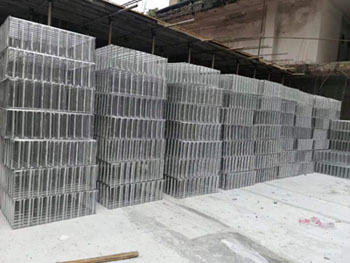

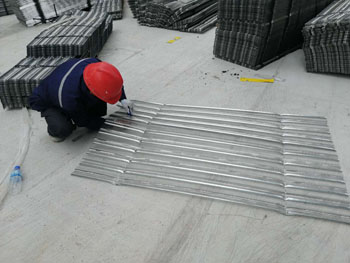

钢网箱制作钢网箱堆放
钢网箱承载力
![](Hollow-floor-slab/Precast-hollow-05.jpg)
![](Hollow-floor-slab/Precast-hollow-06.jpg)

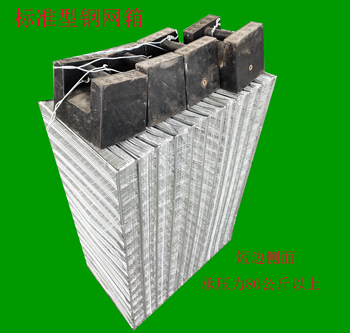

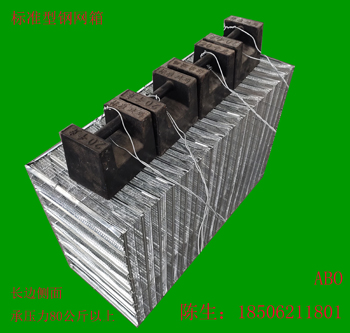

钢网箱侧面承压钢网箱侧面承压
![](Hollow-floor-slab/Precast-hollow-07.jpg)
![](Hollow-floor-slab/Precast-hollow-08.jpg)

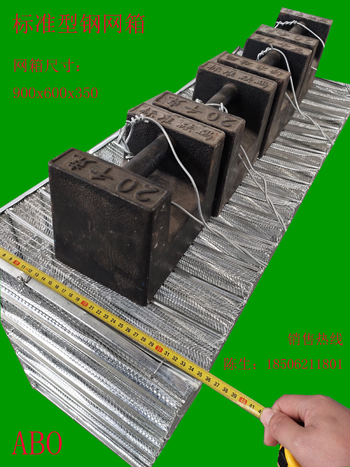

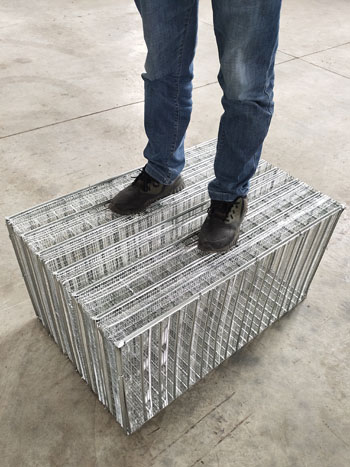

钢网箱侧面承压高度钢网箱顶面站人实况
钢网箱空心楼盖施工
![](Hollow-floor-slab/Precast-hollow-10.jpg)
![](Hollow-floor-slab/Precast-hollow-11.jpg)
![](Hollow-floor-slab/Precast-hollow-14.jpg)
![](Hollow-floor-slab/Precast-hollow-16.jpg)
![](Hollow-floor-slab/Precast-hollow-18.jpg)
![](Hollow-floor-slab/Precast-hollow-19.jpg)
![](Hollow-floor-slab/Precast-hollow-20.jpg)
钢网箱空心楼盖适用范围
空心楼盖适用于办公楼宇、仓库厂房、地下车库、立交桥、大型商场、学校教学楼以及图书馆等大跨度的建筑。
需灵活间隔或经常改变使用用途的建筑,如:宾馆、娱乐场所、住宅、公寓等。
采用集中式空调的建筑。
有特殊隔音、保暖要求的建筑。
钢网箱空心楼盖案例
![](Hollow-floor-slab/Precast-hollow-21.jpg)
![](Hollow-floor-slab/Precast-hollow-22.jpg)
![](Hollow-floor-slab/Precast-hollow-23.jpg)
